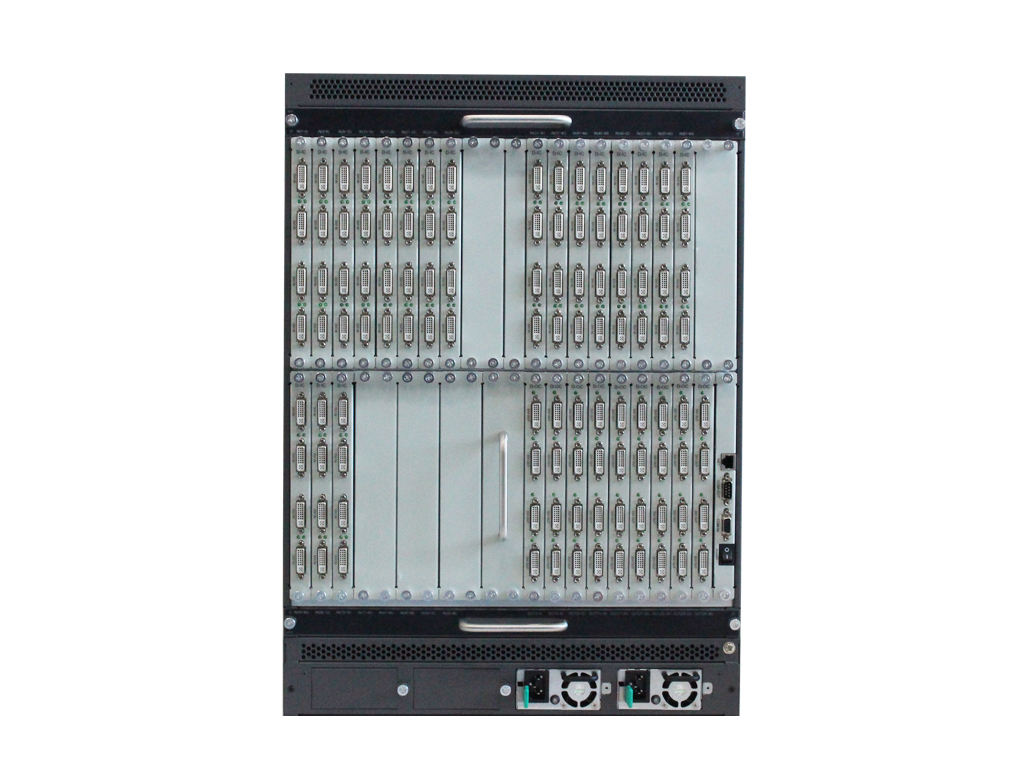

Hummer H系列LED图像处理器

  功能特点

硬件架构特点

标准化机箱设计

设备箱体尺寸采用符合ANST/EIA RS-310-C/D的标准19英寸机箱设计，可被轻松地安装到标准的19英寸宽服务器机柜中，安装过程简便，固定性能稳定。标准的机架式设计使得您的布线更加便捷、美观，标准的工业化尺寸更加便于大规模设备的安装和部署。

CrossPoint交换技术

主板采用自主研发的巨量数据交换芯片技术，高速宽带总线，彻底根除了多屏处理器数据总线带宽低下引起的拼接系统显示速度慢且不稳定的瓶颈问题。多屏处理器采用CrossPoint全交叉调度架构高速数据传输技术，底层数据传输由数据调度芯片控制，每路信号独享专用通道进行传输，保证了所有信号图像的完全实时显示，信号显示速度达到60帧/秒。

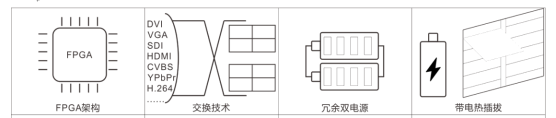

FPGA架构

采用全硬件FPGA架构，内部自建核心运算机制，图像处理性能优异。无内嵌操作系统，启动速度快（约5秒），没有工控机式设备的死机、硬件冲突、蓝屏、计算机病毒的困扰。平均故障时间MTBF>30,000小时，稳定性高，支持365×24小时的连续运行，能够适应控制室、调度中心、监控中心等场所对系统性能日益严格的要求。

热插拔板卡式设计

输入采集卡、输出卡、切换卡、控制卡、风扇、电源等主要模块均为插卡式设计。灵活的板卡式设计为日常使用、维修带来了极大的方便，替换故障组件时无需拆开机箱，仅需将故障模块取下替换即可。输入、输出板卡在工作状态下可以热插拔，无需重启或刷新设备，不会对其他信号的显示造成影响，不会造成设备的工作状态异常，真正实现板卡的“即时在线切换”。在设备扩容时，无需关机，仅需要将板卡在设备运行状态下插入相应的卡槽即可实现系统在线扩容，最大程度地保证了工作系统的稳定。

多种规模灵活配置

具有多种设备型号、多种可选机箱规模，每种型号具有不同的最大输入、输出通道，以适应不同大小的系统规模。无论是4块屏幕拼接的小规模演示，还是144块屏幕拼接的大规模系统，均可灵活安装配置最具性价比的机箱规模。

画面显示特点

支持多组不同分辨率大屏幕控制

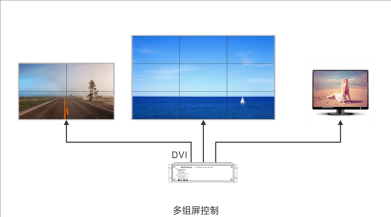

分辨率实时全兼容技术（Resolution Real-time Total Adaptation），即同时可以支持多组不同分辨率的大屏幕。支持将所有输出通道划分到4个独立的显示屏工作组中，每个工作组的大屏幕可以自定义与其他组不同的输出分辨率。客户可以根据现场装修环境对显示屏进行任意组合，极大程度的方便了工程施工以及日常管理和应用。

支持多画面分割显示

每个输出通道最多可进行4、8、16面分割显示。

灵活多样的显示模式

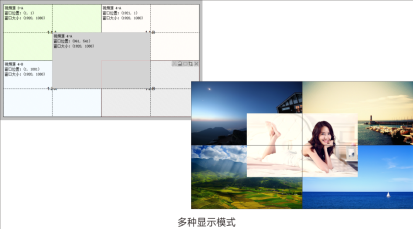

支持多路输入视频在拼接屏任意位置开窗，所有窗口均能任意漫游、叠加、缩放和画中画显示，无区域、层次限制。

功能性能

无缝切换

处理器基于FPGA纯硬件架构和CrossPoint总线处理技术，信号切换时，可以做到无延时、无蓝屏、无黑屏、无闪屏等中间过渡态，瞬间完成切换。实现对高清信号的真正意义上的无缝切换。

支持场景的保存与读取

大屏信号的每种排列组合方式均可保存为一个场景存储在设备内部，目前至少支持23个场景的设备本地存储和不限制数量的场景读取调用。支持场景自动定时轮巡，可以选择每个场景是否参与自动轮巡，方便监控领域常见的“值班自动巡检”应用。

超大分辨率底图

处理器无需增配底图卡或SD卡即可支持超大分辨率静态底图输出，其最大分辨率支持单边65535像素，能够完全满足大屏幕墙“点对点”的输出需要，实时输出超高画质的图片。通过增配底图机，还可以实现动态底图的输入，为电力、科研的行业提供了更加高端的工作平台。

输入信号预监功能

处理器利用全新的预监输出卡通过网线与控制主机连接，支持用户对每路输入信号进行实时预览，可以防止操作员将错误的信号显示在大屏上，避免造成负面影响。预监的输入信号可直接显示于处理器控制软件内的相应区域，用户可自定义预览画面的大小，位置以及同时预览的画面数。

支持字符叠加功能

支持对输入信号通道进行字符叠加的功能，用户可以自由定义所叠加字符的字体、颜色、大小、位置、透明度，使所叠加文字覆盖在画面上方，方便用户实时掌握信号的来源，了解相关的备注信息。

控制管理

PC端控制软件可完美运行在Windows操作平台上，支持Windows 2000/XP/7等操作系统。软件安装简便、功能丰富、易于上手。针对特殊功能需求可进行免费或收费定制开发。

支持用户权限管理

PC端控制软件可以设置不同的用户、权限级别，定义不同的允许操作、限制操作，实现对操作人员权限的技术层面的限制管理。

网络串口双控制

支持RS232串口和网络TCP/IP控制，开放控制协议，可与市面主流品牌中控系统集成。

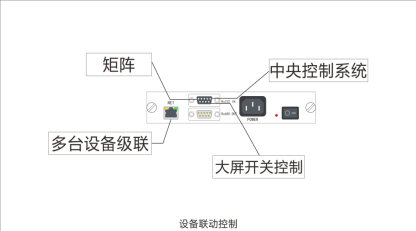

设备联动控制

可实现多台设备级联控制；支持拼接墙开关机、矩阵切换和云台控制等功能。

图一-1       拼接处理器典型应用示意图
