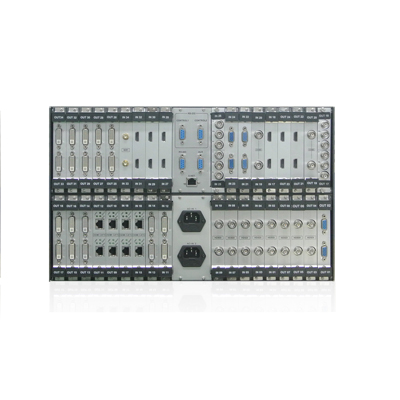

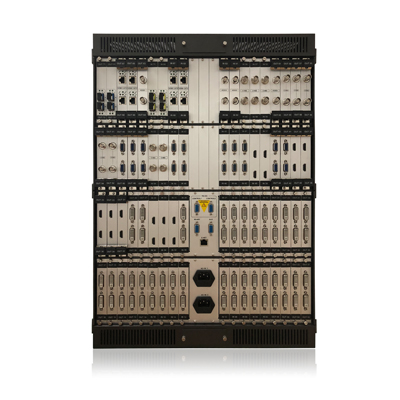

STAR系列高清混合矩阵

STAR系列高清混合矩阵，是一款经济实用型核心切换设备。其机箱规模有8×8、16×16、36×36、72×72四种。不仅实现了模拟信号、数字信号的高标清转换、显示、切换等功能，且可以对视频信号进行补偿、修正、驱动。
STAR系列高清混合矩阵采用模块化设计、插卡式结构，所有板卡均这次带电热插拔，便于维护、扩容升级。支持音视频绑定同步切换。配有字符叠加功能，用户可自定义所叠加字符特征。
广泛适用于中小型视频会议室、多媒体教室、新闻发布中心、指挥车等。

ꄲ下一个：

产品功能

支持HDMI、DVI、VGA、YPbPr、CVBS、光纤、HDBT、音频输入输出，任意自由切换。
输入、输出板卡采用多功能接口芯片，实现一种板卡全兼容HDMI/DVI/VGA/ YPbPr /CVBS五种信号，极大了提高了系统的简洁性。
输出板卡具有时基校准同步功能，保证切换瞬间画面无抖动，达到真正的无缝切换
自定义输出分辨率、视频位置：支持手动调节输出分辨率、视频位置，无论新旧设备均可兼容。
掉电记忆、断电保护功能进一步提高系统的稳定性和可靠性。
具有信号均衡补偿、修正、自动调节和时钟恢复功能确保信号无损耗。
支持4K输入输出，采用HDMI1.4接口
模块化插板式结构，所有模块支持带电热插拔，在不经断电和不改变布线的情况下，即可更换或增加板卡，具有极强的可维护性和扩展性。
多色发光按键前面板：采用一体式多色发光按键前面板控制，不同功能的按键采用不同颜色的发光按键，面板具有锁定键，可以控制整个面板的开启和锁定，防止误触。
采用高清LCM显示屏，实时显示输入输出状态。

订购指南

机箱规格
型号	STAR808		STAR1616	STAR3636	STAR7272
机箱规模	8×8		16×16	36×36	72×72
输入槽位	4		8	18	36
输出槽位	4		8	18	36
功耗	<100w, 含板卡		<200w, 含板卡	<400w, 含板卡	<800w, 含板卡
电源	AC90～260V，50/60Hz		AC90～260V，50/60Hz	AC90～260V，50/60Hz	AC90～260V，50/60Hz
工作温度	0℃ ~ 40℃		0℃ ~ 40℃	0℃ ~ 40℃	0℃ ~ 40℃
存储湿度	20%~70%RH		20%~70%RH	20%~70%RH	20%~70%RH
输入板卡规格
ST-100AL	2通道／卡	DVI接口，支持HDMI/DVI/VGA/ YPbPr /CVBS输入
ST-100HDMI	2通道／卡	HDMI输入、均衡20米（支持HDCP协议）支持音频
ST-100K	1通道/卡	HDMI1.4输入、最大分辨率3840×2160@60Hz
ST-100DVI	2通道／卡	DVI输入、均衡20米，800600~19201080兼容
ST-100HD	2通道／卡	BNC接口，支持3G/HD/SD-SDI，支持嵌入音频
ST-100VGA	2通道／卡	VGA输入，800600~19201080兼容
ST-100YP	2通道／卡	YPbPr输入，800600~19201080兼容
ST-100CV	2通道／卡	CVBS输入，支持NTSC、PAL、 SECAM
ST-100CAT	2通道／卡	支持DVI/HDMI/VGA,驱动70/100米
ST-100FIB	2通道／卡	支持DVI/HDMI/VGA，单模单芯，传输20KM
输出板卡规格
ST-200AL	2通道／卡	DVI接口，支持HDMI/DVI/VGA/ YPbPr /CVBS输出
ST-200HDMI	2通道／卡	HDMI输出（支持场频转换）支持音频输出
ST-200K	1通道/卡	HDMI1.4输出、最大分辨率3840×2160@60Hz
ST-200DVI	2通道／卡	DVI输出（支持场频转换），800600~19201080兼容
ST-200HD	2通道／卡	BNC接口，支持3G/HD/SD-SDI，支持嵌入音频
ST-200VGA	2通道／卡	VGA输出（支持场频转换），800600~19201080兼容
ST-200YP	2通道／卡	YPbPr输出（支持场频转换），800600~19201080兼容
ST-200CV	2通道／卡	CVBS输出（支持场频转换）
ST-200CAT	2通道／卡	支持DVI/HDMI/VGA,驱动70/100米
ST-200FIB	2通道／卡	支持DVI/HDMI/VGA，单模单芯，传输20KM
